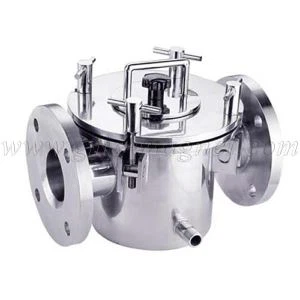

Trampa magnética

¿Qué es una trampa magnética?

Una trampa magnética (también llamada trampa magnética de líquido o separador magnético de línea de líquido) es un filtro magnético en línea que se instala en una tubería para capturar la contaminación ferrosa fina de líquidos, lodos y materiales semi-fluidos. Cuando el producto fluye a través de la carcasa, pasa por una zona magnética de alta-intensidad creada por varillas magnéticas en el interior. Pequeñas virutas de acero, óxido y restos de desgaste se adhieren a las varillas en lugar de viajar corriente abajo para dañar las bombas, obstruir las boquillas o terminar en el producto terminado.

Normalmente se utiliza una trampa magnética en líneas de transferencia presurizadas, especialmente antes de bombas, válvulas y puntos de llenado. Es una forma sencilla de mejorar la pureza del producto, reducir el tiempo de inactividad y reducir las quejas de calidad sin medios filtrantes consumibles.

Enviar consulta ahora

Características de las trampas magnéticas de líquidos.

1. Hay muchos estilos diferentes disponibles para diferentes materiales.

2. La fuerza magnética máxima puede alcanzar 12.000 GS para el estilo N y 8000 GS para el estilo E.

3. Temperatura de trabajo estándar inferior o igual a 80 grados, la temperatura máxima de trabajo se puede elegir entre 80 ºC y 350 ºC, igual que las barras magnéticas si es necesario.

4. La conexión puede realizarse a través de férula, placa de perno, brida, cabeza desigual, etc.

5. El acero inoxidable 304 o 316L está disponible para el material de la carcasa.

6. Una configuración magnética diseñada adecuadamente garantiza el máximo efecto magnético sin impedir el flujo de líquido.

7. El diseño de presión u otro requisito especial se puede personalizar-.

Obtenga una cotización instantánea

Cómo funciona el filtro de líquido magnético

Un imán trampa funciona forzando al líquido o lodo a fluir a través de un campo magnético de alta-intensidad dentro de la carcasa. A medida que el producto ingresa a la trampa magnética, pasa alrededor de una o varias varillas magnéticas o un haz de varillas que crea una fuerte zona de captura a lo largo de la trayectoria del flujo. Cualquier contaminación ferrosa, como finas virutas de acero, escamas de óxido o restos de desgaste, se extrae de la corriente y se retiene firmemente en las superficies de las varillas en lugar de moverse corriente abajo.

El proceso se mantiene en marcha mientras el imán trampa recoge metal continuamente. Cuando llega el momento de limpiar, despresuriza la línea, abre la tapa y saca el conjunto del imán. El metal atrapado se limpia fácilmente, luego se reinstala el conjunto y se vuelve a operar con un tiempo de inactividad mínimo.

Enviar consulta ahora

Instalación y uso de los imanes de la trampa magnética de filtración de agua.

Para instalar y usar una trampa magnética de filtración de agua, conecte la entrada/salida bridada del filtro a su tubería de lodo o líquido y asegúrese de que la dirección del flujo coincida con la flecha en la carcasa (si está marcada). Inicie la línea y deje que el material fluya uniformemente a través de la trampa. Durante la primera ejecución, controle la rapidez con la que se acumulan residuos ferrosos en el conjunto magnético. Este período de prueba le ayuda a establecer un ciclo de limpieza práctico basado en su nivel de contaminación y sus necesidades de tiempo de actividad.

Cuando sea necesario limpiar, detenga la línea y despresurice la tubería primero. Afloje los tornillos de sujeción, retire la cubierta y extraiga con cuidado el conjunto del imán. Las impurezas de hierro acumuladas dentro de la carcasa se desprenderán a medida que se retire el imán, lo que hará que el paño-se limpie más rápido. Después de la limpieza, vuelva a instalar la cubierta, apriete las abrazaderas, vuelva a insertar las barras magnéticas y reanude la operación.

Enviar consulta ahora

Cómo conectar la trampa magnética y la válvula de mariposa Rosca

Para conectar una trampa magnética a una válvula de mariposa roscada, primero confirme el estándar y el tamaño de la rosca en ambos lados, por ejemplo, NPT, BSPP/BSPT y el diámetro de la tubería. Si las roscas de la válvula y la trampa magnética no coinciden, use el adaptador de rosca correcto, reductor macho-a-hembra, unión o adaptador sanitario en lugar de forzar la conexión. Envuelva cinta de PTFE o aplique sellador de roscas en la rosca macho, luego apriete a mano-y finalice con una llave, evite apretar demasiado-para evitar distorsiones. Asegúrese de dejar suficiente espacio libre para abrir la trampa para limpiarla, luego haga una prueba de presión-en la línea para detectar fugas antes de iniciar la producción.
