¿Qué es un imán permanente?

Definición de física de imanes permanentes

A nivel atómico, el magnetismo permanente surge del alineamiento de dominios magnéticos: regiones microscópicas donde grupos de átomos orientan sus momentos magnéticos en una misma dirección. Cuando una proporción suficiente de estos dominios se alinea mediante un proceso de fabricación llamado "magnetización", el material produce un campo magnético externo neto lo suficientemente fuerte para un uso práctico.

Tres propiedades clave definen el rendimiento de un imán permanente

Tipos de imanes permanentes por material

En el diseño de productos, seleccionar el material magnético incorrecto es uno de los errores más costosos que uno puede cometer. El siguiente texto proporciona una descripción general estructurada de las tres categorías dominantes de imanes permanentes actualmente disponibles en el mercado, acompañada de datos comparativos intuitivos, con el objetivo de ofrecerle un apoyo sólido durante el proceso de selección de materiales.

Neodimio (NdFeB)

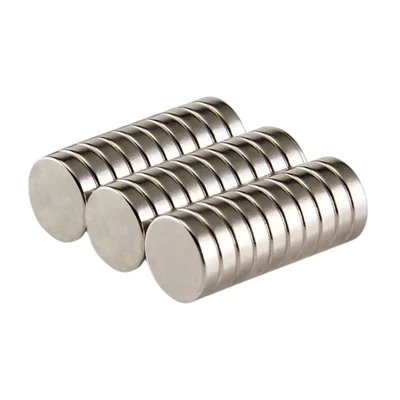

GME suministra imanes de neodimio sinterizado (NdFeB) en grados N35–N52, directos-de fábrica con formas personalizadas OEM/ODM, el material de imán permanente más fuerte del mundo.

Rango BHmáx:33 – 52 MGOe

Máx. Temperatura de trabajo:80 grados – 200 grados

Grados disponibles:N35–N52, M, H, SH, UH, EH

Recubrimiento requerido:Sí (NiCuNi / Epoxi)

Aplicaciones:Motores para vehículos eléctricos, turbinas eólicas, robótica

MRI adyacente, electrónica de consumo.

Explorar más NdFeB

Samario Cobalto (SmCo)

GME fabrica imanes de samario y cobalto (SmCo) para aplicaciones aeroespaciales, de defensa y de fondo de pozo que requieren altas-temperaturas sin concesiones actuación.

(BHmáx) Rango:16 – 32 MGOe

Temperatura máxima de funcionamiento:250 grados – 350 grados

Grados disponibles:Sm2Co5, Sm2Co17

Requisito de recubrimiento:Normalmente no requiere recubrimiento

Aplicaciones:Aeroespacial, exploración de petróleo y gas en el fondo de pozo, sensores de defensa, sistemas satelitales.

Explora más SmCo

Alnico

GME suministra imanes de Alnico tanto por fundición como por sinterización.

Rango de producto de energía máxima (BHmax):1,5 – 11 MGOe

Temperatura máxima de funcionamiento:540 grados

Coeficiente de temperatura (Br):-0,02%/grado (más bajo)

Proceso de fabricación:Fundición o Sinterización

Aplicaciones:Pastillas de guitarra, instrumentación aeroespacial, medidores de flujo,Sensores-de alta temperatura.

Explora más Álnico

Cómo elegir el material de imán permanente adecuado

La selección del material es la decisión más crítica en la adquisición de imanes. La elección equivocada le costará retrabajos, reclamaciones de garantía y fallos de rendimiento. Utilice esta matriz de decisión

Ejemplos y aplicaciones industriales de imanes permanentes

Desde dispositivos de consumo cotidianos hasta sistemas industriales críticos, los imanes permanentes son el núcleo de cómo el mundo moderno se mueve, detecta y genera energía.

Altavoces para teléfonos inteligentes

Los discos magnéticos de NdFeB en los auriculares convierten las señales en sonido.

Unidades de disco duro

Los imanes de arco NdFeB posicionan los cabezales de lectura/escritura con precisión nanométrica.

Motores de tracción para vehículos eléctricos

Imanes de arco de NdFeB (SH/UH) de alta-calidad en conjuntos de rotor.

Pastillas de guitarra

Alnico 2/5 para tono vintage; NdFeB para un alto-rendimiento modernot.

Sellos de puerta de refrigerador

Las tiras de ferrita flexibles mantienen un cierre hermético sin pestillos.

Auriculares y audífonos

Los controladores NdFeB ofrecen una amplia respuesta de frecuencia en forma compacta.

E-Motores de buje de bicicleta

Imanes de arco NdFeB para una propulsión silenciosa y eficiente.

MagSafe/carga inalámbrica

Conjuntos de anillos NdFeB para una alineación precisa y transferencia de potencia.

Cierres magnéticos para puertas

Los imanes en recipiente en copas de acero proporcionan un cierre seguro-sin herramientas.

Cepillos de dientes eléctricos
Imanes NdFeB en motores silenciosos sin escobillas.

¿Cómo funcionan los imanes permanentes?

Los imanes permanentes funcionan porque sus dominios magnéticos internos están alineados. Cuando estos dominios apuntan en la misma dirección general, el material crea un campo magnético a su alrededor. Este campo magnético puede atraer materiales ferromagnéticos e interactuar con otros campos magnéticos.


Teoría del dominio magnético y generación de campos.

Cada átomo con electrones desapareados actúa como un diminuto dipolo magnético, una barra magnética microscópica. En la mayoría de los materiales, estos dipolos atómicos apuntan en direcciones aleatorias y se anulan entre sí, sin producir ningún campo magnético neto.

En materiales ferromagnéticos (hierro, níquel, cobalto y sus aleaciones), las interacciones de intercambio mecánico cuántico obligan a los momentos atómicos vecinos a alinearse en paralelo. Esta alineación forma dominios magnéticos: regiones típicamente de 10 a 100 micrómetros de tamaño donde millones de átomos apuntan colectivamente en la misma dirección.

Antes de la magnetización: los dominios existen, pero apuntan en direcciones aleatorias, con un campo externo neto de cero.

Después de la magnetización: un campo externo por encima del umbral de saturación del material obliga a los dominios a alinearse con el campo externo neto, fuerte y persistente.

Una vez alineadas, las paredes del dominio no pueden invertir fácilmente su orientación debido a la anisotropía magnetocristalina del material. Esto es lo que hace que los imanes de NdFeB sean tan potentes: la estructura cristalina de Nd₂Fe₁₄B tiene una energía de anisotropía excepcionalmente alta.

Comprender la coercitividad, la remanencia y la curva BH

La curva BH es la herramienta fundamental para caracterizar y comparar imanes permanentes. Cada hoja de datos del imán hace referencia a él.

Comparaciones: imanes permanentes versus imanes temporales versus electroimanes

¿Los imanes permanentes pierden su magnetismo con el tiempo?

This is one of the most common questions from engineers specifying magnets for long-life applications. The short answer: a well-specified permanent magnet, properly handled, will retain >95% de su densidad de flujo original durante décadas, a veces más de 100 años.

Las cuatro causas reales de la desmagnetización

1. Temperatura elevada (la más común)

Exceder la temperatura máxima de trabajo provoca una pérdida de flujo parcial y potencialmente irreversible. El NdFeB de grado N- estándar tiene un máximo de 80 grados; El grado EH- extiende esto a 200 grados. Opere siempre al menos 30 grados por debajo del máximo nominal.
2. Campos magnéticos opuestos

Los campos externos que se oponen al campo del imán y exceden su coercitividad intrínseca (Hci) pueden desmagnetizarlo total o parcialmente. Esta es la razón por la cual los grados altos-Hci (SH, UH, EH) son críticos en aplicaciones de motores.
3. Choque físico y vibración

Un impacto mecánico severo puede desalinear las paredes del dominio. Más preocupante para Alnico (menor coercitividad) que para NdFeB o SmCo. Maneje imanes grandes (50 mm+) con herramientas de separación dedicadas.
4. Corrosión (específica de NdFeB)

El NdFeB sin recubrimiento en entornos húmedos o{0}}salinos se corroerá y perderá rendimiento magnético. Especifique siempre el recubrimiento correcto (NiCuNi, Epoxi, Oro) según su entorno operativo.

Formas de imanes personalizadas y fabricación OEM

GME fabrica imanes permanentes personalizados a partir de dibujos 2D/3D en cualquier forma, disco, bloque, anillo, arco, avellanado o perfil totalmente personalizado.

Forma:Imán de disco/cilindro
Aplicaciones típicas:Sensores, altavoces, dispositivos médicos, imanes en recipiente.
Materiales disponibles: NdFeB, SmCo, Alnico, Ferrita

Forma:Imán de bloque/rectángulo
Aplicaciones:Mandriles magnéticos, dispositivos de sujeción, conjuntos de motores
Materiales disponibles:NdFeB, SmCo, Alnico, Ferrita

Forma:Anillo / Imán Anular
Aplicaciones:Rodamientos, altavoces, codificadores rotativos.
Materiales disponibles:NdFeB, SmCo, Ferrita

Forma:Imán de arco/segmento
Aplicaciones:Rotores de motores, conjuntos de generadores, turbinas eólicas.
Materiales disponibles:NdFeB, SmCo, Ferrita

Forma:Imán avellanado
Aplicaciones:Fijaciones mecánicas, muebles, accesorios.
Materiales disponibles:NdFeB, ferrita

Forma:Imán personalizado
Aplicaciones:Por dibujo 2D/3D cualquier forma dentro de las limitaciones del material
Materiales disponibles:NdFeB, SmCo

Opciones de revestimiento de superficies

Los imanes de NdFeB requieren protección de la superficie en la mayoría de las aplicaciones. El recubrimiento que elija afecta la resistencia a la corrosión, el rango de temperatura de funcionamiento, la conductividad eléctrica y el costo.

Envíe sus requisitos

Cómo pedir imanes personalizados de GME:

Envíe su dibujo (DXF/STEP/PDF) o describa sus requisitos.
Reciba recomendaciones de materiales + comentarios de DFM dentro de las 24 horas.
Apruebe la producción de muestra - en 15 a 30 días.

Garantía de calidad: pruebas y estándares de cumplimiento

El laboratorio de control de calidad interno-de GME prueba cada lote de producción según IEC 60404-5 (coercitividad), IEC 60404-8-1 (remanencia) y ASTM A977 (BHmax). La confiabilidad del recubrimiento se verifica mediante la prueba de niebla salina ISO 9227 (24 a 200 h, según el tipo de recubrimiento) y el corte transversal de adhesión ISO 2409. Todos los datos dimensionales se registran con una tolerancia de ±0,05 mm. Certificado ISO 9001:2008. Documentación CE y RoHS disponible para cada línea de productos estándar.

En-Controles de calidad del proceso

Cada lote de producción en nuestras instalaciones de Xiamen pasa por un proceso de control de calidad documentado de varias-etapas, no solo por una inspección final.

Verificación de materias primas Cada lote entrante de aleaciones de NdFeB y SmCo se verifica mediante un análisis de composición XRF antes de entrar en producción. La densidad y la distribución del tamaño de las partículas se miden después de-la sinterización para confirmar que el lote cumple con las especificaciones de grado antes de la magnetización.

Pruebas de rendimiento magnético. Aquí es donde la mayoría de los proveedores toman atajos. GME prueba cada lote de producción, no solo muestras, con los siguientes parámetros:

Pruebas de recubrimiento y confiabilidad:Un imán que se prueba bien magnéticamente pero falla en el campo debido a la delaminación del recubrimiento sigue siendo un producto defectuoso. GME aplica las siguientes pruebas de verificación de recubrimientos:

Prueba de niebla salina

Prueba de adherencia del recubrimiento

Prueba de ciclo térmico

Prueba de alta humedad

Descripción general de las certificaciones

CE

Informe de prueba RoHS

SGS

ISO 14001:2004

Norma ISO 9001:2008

Pautas de seguridad para el manejo y envío de imanes fuertes

"Los imanes potentes, especialmente los de neodimio, requieren un manejo cuidadoso y un almacenamiento adecuado para garantizar la seguridad tanto del personal como del equipo.

Cómo manipular con seguridad potentes imanes de neodimio

Los potentes imanes de NdFeB pueden provocar lesiones graves y daños al equipo. Las siguientes pautas son obligatorias para una manipulación segura:

Protección personal:

✅ Siempre usa cuero

tarjetas, discos duros y soportes magnéticos (riesgo de pérdida permanente de datos).

Los guantes de técnico de separación y manipulación, los chips magnéticos son afilados y pueden lacerar la piel.

✅ Utilice protección para los ojos al separar imanes de grado superior a N45 o de tamaño superior a 50 mm.

✅ Mantenga los imanes alejados de marcapasos, implantes cocleares y otros dispositivos médicos electrónicos (mínimo 30 cm).

✅ Mantener alejado de tarjetas de crédito, discos duros y soportes magnéticos (riesgo de pérdida permanente de datos).

Técnica de separación y manipulación:

❌ Nunca permita que dos imanes fuertes se golpeen. El impacto puede romper los imanes y enviar fragmentos a gran velocidad.

✅ Deslizar los imanes en lugar de tirar directamente requiere mucha menos fuerza y ​​evita que se rompan.

✅ Para imanes de más de 80 mm: utilice herramientas separadoras específicas o cuñas de madera; nunca use las manos desnudas.

✅ Almacena los imanes con espaciadores de cartón o plástico entre unidades y en bolsas o bandejas etiquetadas individualmente.

Almacenamiento ambiental:

Manténgalo en un ambiente seco y con temperatura-controlada (entre 10 y 30 grados,<60% RH).

No lo almacene cerca de campos magnéticos opuestos fuertes o grandes estructuras ferromagnéticas.

Mantenga los imanes de NdFeB en su embalaje anticorrosión-original hasta el momento de su uso.
