Separadores magnéticos de placa magnética

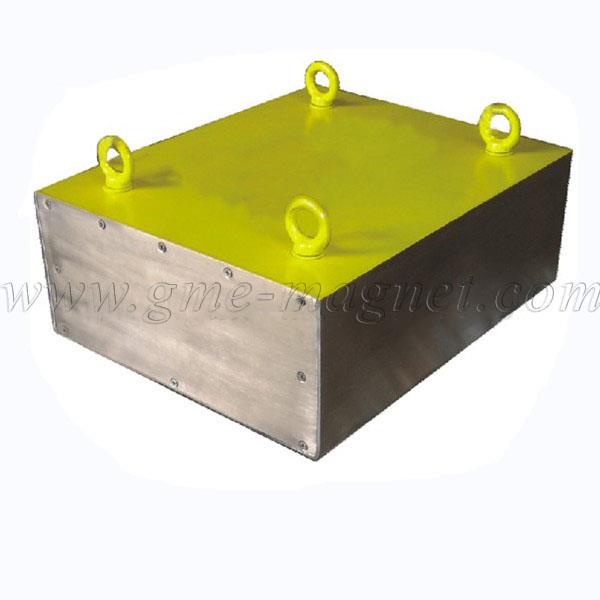

Placa magnética, colocada encima de los transportadores para evitar que se introduzcan cuerpos extraños en amoladoras, tornillos y otras herramientas valiosas. Los imanes de placa se pueden utilizar en ambientes hostiles, humedad y temperaturas. Amplia gama de uso sobre o debajo del disparador, tolva, conducto y transportador para condiciones secas o húmedas.

Estos imanes generan un fuerte campo magnético que penetra profundamente en el producto transportado para extraer los contaminantes metálicos. El imán tiene cinco lados de acero inoxidable y una placa de acero pintado con puntos de fijación para fijar cadenas de suspensión.

Características de los separadores magnéticos de placa magnética

1. Blindaje completo de placa de acero inoxidable para condiciones incluso secas.

2. Diseño personalizado disponible para bridas y cualquier tipo de conexiones.

3. Diseño de tope de barrera disponible con mayor fuerza de atracción.

Magnetic Plate Features

Especificación de la placa magnética

1. Materiales en SUS 304 y SUS 316.

2. Modelo PMC con imán de ferrita o PMN con imán de neodimio.

3. Imán de samario y cobalto disponible para uso a altas temperaturas de 300 grados C.

Modelo	Largo(mm)	Ancho(mm)	C(mm)	Diámetro(mm)	Peso
PMF115	159	131	219	191	10
PMF120	210		270		12
PMF125	261		321		15
PMF130	312		372		18
PMF135	363		423		21
PMF140	414		474		24
PMF145	465		525		26
PMF150	516		576		29
PMF155	566		626		32
PMF160	617		677		35
PMF215	159	200	219	260	14
PMF220	210		270		18
PMF225	261		321		22
PMF230	312		372		27
PMF235	363		423		31
PMF240	414		474		35
PMF245	465		525		39
PMF250	516		576		43
PMF255	566		626		48
PMF260	617		677		52
PMF315	159	275	219	335	16
PMF330	210		270		22
PMF335	261		321		29
PMF330	312		372		36
PMF335	363		423		42
PMF340	414		474		49
PMF345	465		525		56
PMF350	516		576		63
PMF355	566		626		69
PMF360	617		677		76

product-700-363

Modelo	Largo(mm)	Ancho(mm)	C(mm)	Diámetro(mm)	Peso
PMN115	159	131	219	191	8
PMN120	210		270		9
PMN125	261		321		11
PMN130	312		372		14
PMN135	363		423		16
PMN140	414		474		18
PMN145	465		525		20
PMN150	516		576		22
PMN155	566		626		24
PMN160	617		677		27
PMN215	159	200	219	260	11
PMN220	210		270		14
PMN225	261		321		17
PMN230	312		372		21
PMN235	363		423		24
PMN240	414		474		27
PMN245	465		525		30
PMN250	516		576		34
PMN255	566		626		36
PMN260	617		677		40
PMN315	159	275	219	335	12
PMN330	210		270		17
PMN335	261		321		22
PMN330	312		372		27
PMN335	363		423		32
PMN340	414		474		37
PMN345	465		525		43
PMN350	516		576		47
PMN355	566		626		52
PMN360	617		677		58

Cómo funciona la placa magnética

Las placas magnéticas funcionan generando un campo magnético fuerte y enfocado a través de la superficie de la placa. A medida que el material se mueve a través de un conducto o a lo largo de un transportador, los contaminantes ferrosos, como pernos, tornillos y finos de hierro, son atraídos por el campo magnético y se mantienen firmemente en su lugar.

El material limpio continúa aguas abajo, mientras que el metal atrapado permanece en la placa hasta la limpieza. Debido a que las placas magnéticas utilizan imanes permanentes, no necesita energía, controles ni piezas móviles. Cuando instala la placa magnética cerca del flujo de material y la dimensiona correctamente, logra una separación de metal consistente y confiable con un mantenimiento mínimo.

Aplicaciones para imanes de placa suspendidos

Se utilizan placas magnéticas suspendidas siempre que sea necesario proteger material a granel contra restos de hierro antes de llegar a equipos críticos. Por lo general, se instalan en transportadores, tolvas y tolvas para eliminar los contaminantes metálicos en las primeras etapas del proceso.

Las aplicaciones típicas incluyen minería y agregados, donde las placas magnéticas protegen trituradoras y cribas; reciclaje y procesamiento de residuos, para evitar daños al metal; y plásticos, madera y biomasa, donde los fragmentos de hierro pueden dañar la maquinaria posterior. También se utilizan ampliamente en el procesamiento de cereales, piensos y alimentos para mejorar la pureza del producto. Cuando tienen el tamaño adecuado, las placas magnéticas le ayudan a reducir el tiempo de inactividad, proteger el equipo y mantener una producción estable.

Applications For Suspended Plate Magnets

Preguntas frecuentes

P: ¿Qué altura de suspensión proporciona la mejor separación?

R: Se obtiene la mejor separación cuando la placa magnética se instala lo más cerca posible del material de forma segura. Una distancia más corta entre el imán y el material mejora la captura magnética, especialmente para hierros pequeños o débilmente magnéticos.

P: ¿Con qué frecuencia se debe limpiar una placa magnética?

R: La frecuencia de limpieza depende de los niveles de contaminación. El nivel bajo de partículas de hierro requiere una limpieza periódica, mientras que la contaminación alta o continua se maneja mejor con diseños de auto-limpieza para mantener un rendimiento estable.

P: ¿Qué material magnético es mejor para el polvo fino de hierro?

R: Los imanes de tierras raras (NdFeB) son mejores para el polvo fino de hierro debido a su mayor fuerza magnética superficial, lo que mejora la captura de partículas pequeñas.

P: ¿Hay carcasas de acero inoxidable disponibles?

R: Sí. Los imanes de placa suelen estar disponibles con carcasas de acero inoxidable 304 o 316L, adecuados para entornos alimentarios, químicos o corrosivos.

P: ¿Se pueden personalizar los tamaños-de placas magnéticas?

R: Sí. Las placas magnéticas pueden tener un tamaño personalizado-para que coincida con el ancho del transportador, la apertura del conducto o el espacio de instalación, lo que garantiza una cobertura total y una separación efectiva.
